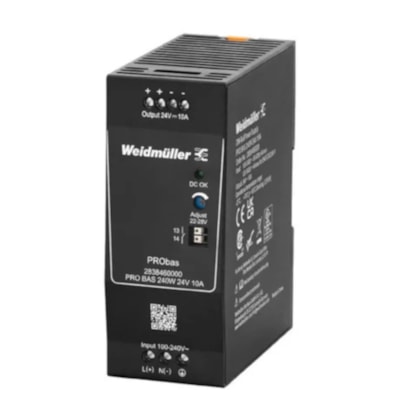

Fonte Alimentação Pro 240w 240v 10a Preto Plast.- Weldmuller

Imagem ilustrativa.

Oferecemos a mesma garantia que o fabricante

Todos os nossos produtos acompanham NF (CPF & CNPJ).

Cor: preto
Material: plastico
Marca: Weidmuller
Referencia: 2838460000

DIMENSOES E PESOS:
Profundidade: 100 mm
Profundidade (polegadas): 3,937 polegadas
Altura: 130 mm
Altura (polegadas): 5,118 polegadas
Largura: 52 mm
Largura (polegadas): 2,047 polegadas
Peso líquido: 693 g

TEMPERATURAS:
Temperatura de armazenamento: -40 °C...85 °C
Temperatura de operação: -25 °C...70 °C
Comece: -40 °C
Umidade relativa de 5 a 95%, sem condensação.

CONFORMIDADE AMBIENTAL DO PRODUTO:
Conformidade com RoHS: Em conformidade com a isenção
Isenção RoHS (se aplicável/conhecida): 6c, 7a, 7cI
REACH SVHC: Chumbo 7439-92-1; Monóxido de chumbo 1317-36-8
SCIP: d62541f7-8058-4336-b693-7303c8b40800

ENTRADA:
faixa de tensão de entrada CA: 85...264 V CA (redução de tensão a 100 V CA)
Consumo de corrente em relação à tensão de entrada: Tipo de voltagem- AC
Tensão de entrada: 230 V
Corrente de entrada: 1.13 A
Tipo de voltagem: AC
Tensão de entrada: 115 V
Corrente de entrada: 2,29 A
Tipo de voltagem: DC
Tensão de entrada: 120 V
Corrente de entrada: 2.3 A
faixa de tensão de entrada CC: 110...370 V CC (redução de potência em <120 V CC)
Faixa de frequência CA: 45…65 Hz
Fusível de entrada (interno)
Corrente de pico: 20 A a 230 V CA, 25 °C
Consumo nominal de energia: 255,32 VA
tensão de entrada nominal: 110...240 V CA / 120...340 V CC
Fusível de reserva recomendado: 4 A / DI, fusível de segurança; 6 A, Char. B, disjuntor; 3...5 A, Char. C disjuntor.

SAIDA:
Carga capacitiva: 5,5 mF
Sistema de conexão: Conexão por parafuso
Corrente de saída contínua U nominal: 10 A a 55 °C ; 6,25 A a 70 °C
Tempo de sobrevida em caso de falha na rede elétrica em minutos: 25 ms
Tipo de tensão de entrada: AC
Tensão de entrada: 120/230V
Corrente de saída: 10 A
Tensão de saída: 24 V
Corrente de saída nominal para U: 10 A a 55 °C
Corrente de saída, máx.: 10 A
Potência de saída: 240 W
Tensão de saída, máx.: 28 V
Tensão de saída, mín.: 22 V
Opção de conexão paralela: max. 3
tensão de saída nominal: 24 V CC
Ondulação residual, picos de quebra: 100 mVpp a carga máxima

DADOS GERAIS:
Tempo de ponte de falha CA: > 80 ms a 230 V CA / > 20 ms a 115 V CA;
altura do edifício: 130 mm;
Largura do edifício: 52 mm;
Grau de eficiência: 94% a 230 V CA;
Corrente de fuga à terra, máx.: 3,5 mA;
Versão para habitação: Isolamento plástico protetor;
Umidade relativa de 5 a 95%, sem condensação;
Posição de montagem, aviso de instalação: Montagem horizontal em trilho DIN TS35. 50 mm de espaço livre na parte superior e inferior para circulação de ar. Pode ser montado lado a lado sem espaço entre eles e 10 mm de espaço livre para subconjuntos adjacentes, 50 mm de espaço livre na parte superior e inferior para livre circulação de ar, podendo ser montado lado a lado sem espaço.
MTBF: De acordo com o padrão- SN 29500; Tempo de funcionamento (horas), min.- 590.000 h; Temperatura ambiente- 40 °C; Tensão de entrada: 230 V; Potência de saída: 240 W; Ciclo de trabalho- 100%
Fator de potência (aprox.): 0,95 a 230 V CA, carga nominal
Perda de potência, marcha lenta: 2 W
Perda de potência, carga nominal: 19,5 W
Proteção contra sobreaquecimento: Sim
Grau de proteção: IP20
Proteção contra curto-circuito: Sim
Proteção contra tensão inversa: Sim
ajustável por meio de potenciômetro
Indicação de status: LED verde

EMC/CHOQUE/VIBRAÇÃO:
Teste de imunidade à interferência de acordo com: EN 61000-4-2 (ESD); EN 61000-4-3 (RS); IEC 61000-6-4 ; EN 61000-4-4 (burst); EN 61000-4-5 (surge); EN 61000-4-6 (conduzido); EN 61000-4-8 (campos); EN 61000-4-11 (mergulhos); IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3.
Emissão de ruído de acordo com a norma EN55032: Classe B
Resistência a choques IEC 60068-2-27: 30 g em todas as direções
Resistência à vibração IEC 60068-2-6: 0,7 g de acordo com a norma EN 50178

COORDENAÇÃO DE ISOLAMENTO:
Entrada de tensão de isolamento / terra: 3,5 kV;
Saída de tensão de isolamento / terra: 0,5 kV;
Tensão de isolamento, entrada/saída: 3,5 kV;
Gravidade da poluição: 2;
Classe de proteção: Eu, com conexão PE.

SEGURANÇA ELETRICA (NORMAS APLICADAS):
Tensão extra baixa de segurança: SELV norma IEC 61010-1; PELV norma IEC 61010-2-201;
Transformadores de segurança para fontes de alimentação comutadas: norma EN 61558-2-16.

DADOS DE CONEXÃO (ENTRADA):
Seção transversal do condutor, AWG/kcmil, máx.: 12 AWG;
Seção transversal do condutor, AWG/kcmil, mín.: 26 AWG;
Seção transversal do condutor, flexível, mín.: 0,5 mm²;
Seção transversal do condutor, rígida, máx.: 6 mm²;
Seção transversal do condutor, rígido, mín.: 0,5 mm²;
Conexão por parafuso ;
Número de terminais: 3 para L/N/PE;
Lâmina de chave de fenda: 0,6 x 3,5;
Torque de aperto, máx.: 0,6 Nm;
Torque de aperto, mín.: 0,5 Nm;
Seção transversal da conexão do fio, flexível (entrada), máx.: 6 mm².

DADOS DE CONEXÃO (SAIDA):
Seção transversal do condutor, AWG/kcmil, máx.: 12 AWG;
Seção transversal do condutor, AWG/kcmil, mín.: 26 AWG;
Seção transversal do condutor, flexível, máx.: 6 mm²;
Seção transversal do condutor, flexível, mín.: 0,5 mm²;
Seção transversal do condutor, rígida, máx.: 6 mm²;
Seção transversal do condutor, rígido, mín.: 0,5 mm²;
Conexão por parafuso;
Número de terminais: 4 (++ / --);
Lâmina de chave de fenda: 0,6 x 3,5;
Torque de aperto, máx.: 0,6 Nm;
Torque de aperto, mín.: 0,5 Nm.

SINALIZAÇÃO:
Carga de contato (sem contato): máx. 30 V CC / 1 A;
contato flutuante: Sim;
LED verde: Tensão de operação OK;
Tensão de disparo LED: Uout > 0,9 x Unominal min;
Tensão de disparo relé: Uout > 0,9 x Unominal min.
